目前，建筑行业面临着诸多严峻挑战，包括提高能源效率、减少热损失以及降低对化石燃料的依赖，所有这些都需要在建筑的整个生命周期（LCA）中进行评估。为了应对全球节能减排的趋势，基于轻型木框架技术的模块化建筑方法日益受到重视，因为它能够优化结构重量并加快预制速度。
基于目前该领域的知识水平，选择最佳保温材料需要采用整体方法，不仅要考虑传统的隔热参数，还要考虑创新和非传统的材料解决方案，其中需要分析导热系数、密度以及耐湿性和防火性等关键物理性能。在建筑外围护结构工程中，目前特别关注超隔热材料，包括真空绝热板（VIP）和二氧化硅气凝胶。
这些解决方案的特点是导热系数极低，可以显著减小建筑构件的厚度——这对于运输和可用空间有限的模块化建筑来说尤为重要，有助于提高材料和空间资源的利用效率。
二氧化硅气凝胶
二氧化硅气凝胶代表了先进材料技术的前沿，其隔热性能是传统材料无法比拟的。虽然最初是为航空航天应用而开发的，但如今它们在先进节能建筑领域的应用也日益广泛。
1.1 材料特性
气凝胶是一种具有极高孔隙率(通常为95%-99%)的固体材料，其内部液相被气相取代，同时保持了三维二氧化硅骨架结构。在建筑应用中，二氧化硅基气凝胶(SiO2)占据主导地位，其特点是具有介孔结构，孔径约为20-50nm。这种纳米结构使其体积密度极低，并限制了通过固相和气相的热传递。
其超强隔热性能的关键机制是克努森效应。由于孔径小于标准条件下空气分子的平均自由程(≈70nm)，气体分子与孔壁的碰撞频率远高于彼此之间的碰撞频率，从而显著降低了气相中的热传导和热对流。因此，二氧化硅气凝胶的总导热系数可以低于0.020W/(m·K)，实验室测量结果甚至低至0.013-0.015W/(m-K)。
1.2 热性能
商用二氧化硅气凝胶绝缘材料通常以柔性毡或复合材料的形式供应，其导热系数(λ) 非常低，在环境条件下通常在0.013-0.026 W/(m·K)范围内，远低于矿物棉或膨胀聚苯乙烯等传统绝缘材料。这种极低的导热系数使得气凝胶的隔热性能比同等厚度的标准矿物棉高2-3倍。
这些特性使得隔墙厚度能够大幅降低，同时保持所需的隔热性能。例如，10~20毫米厚的气凝胶层即可提供相当于40~60毫米厚标准纤维隔热材料的隔热性能。在模块化建筑中，这尤其有利：更薄的墙体可以增加模块内的可用面积，同时保持运输和预制所需的外部尺寸。
1.3 声学特性
二氧化硅气凝胶的纳米多孔结构能够产生高气流阻力，并增强孔隙网络内的粘性散射效应，使其具有作为吸声材料的潜力。建筑应用方面的综述强调，气凝胶的声学性能与其极高的孔隙率和高度发达的内部结构密切相关，从而促进声能耗散。对添加二氧化硅气凝胶的地聚合物泡沫复合材料的实验研究表明，与参考材料相比，其平均吸声系数有所提高。
用纺织纤维增强气凝胶可进一步提高其隔音和隔热性能。
纤维增强二氧化硅气凝胶的对比研究表明，在选定的频率范围内，其最大吸声系数(α)约为0.89。吸声效率取决于密度、层厚以及气凝胶与复合材料基体的集成方法。在模块化建筑中，这些材料为轻质隔断提供了有效的解决方案，能够在最大限度减少墙体厚度的同时，优化隔热和隔音性能。
1.4 水分管理(吸湿性)
尽管二氧化硅气凝胶通常经过改性以获得疏水性，但其在不同湿度下的热性能仍然是重要的研究方向。研究表明，相对湿度的增加会导致导热系数的提高，尤其是在高湿度条件下。在中等湿度（0–60% RH）下，导热系数的变化很小；然而，在极高湿度（>80–90% RH）下，由于孔隙结构中的毛细凝聚以及水的存在（水的导热系数远高于空气），导热系数λ显著增加，从而降低了隔热性能。
模拟和加速老化试验表明，气凝胶复合材料在适中的温湿度循环下能保持相对稳定的导热系数，而极端条件下其导热系数与干燥状态下相比会有几个百分点的变化。此外，气凝胶复合材料通常具有低吸湿性和高透气性，可减少建筑隔墙中的长期水分积聚；然而，为确保其在整个使用寿命期间保持良好的保温性能，必须采取有效的防水措施。
1.5 耐火性
由于其化学组成以及多孔骨架中不含有机成分，二氧化硅气凝胶是不燃的。根据气凝胶毡中纤维增强的类型，可以达到A2-s1, d0或B-s1, d0的防火等级，表明烟雾产生有限且无燃烧液滴。
这些材料展现出优异的耐高温性能；高温型气凝胶在高达650 °C的温度下仍能保持结构完整性，且不会释放有毒烟雾或气体，因此是公共建筑和模块化建筑隔断的安全之选。研究还表明，气凝胶在高温下可在一定时间内保持隔热性能，因此可用作轻质墙体和屋顶隔断的防火材料。
1.6 危险、安全和局限性
切割和安装气凝胶垫会产生粉尘。虽然释放出的无定形二氧化硅不像结晶二氧化硅那样被归类为致癌物，但它具有很强的吸湿性，可能会刺激皮肤、眼睛和呼吸道。因此，必须采取严格的个人防护措施，包括佩戴FFP2/FFP3口罩、防护服、护目镜、手套和局部排气通风装置。
高昂的生产成本源于复杂的超临界干燥工艺和高能耗的生产制造。此外，二氧化硅气凝胶的碳足迹（GWP）单位质量比传统矿物保温材料（岩棉、玻璃棉）高出数倍，这阻碍了其在大规模建筑中的应用。
1.7 环境方面
二氧化硅气凝胶的生产，特别是超临界干燥阶段，能耗高，且与传统矿物保温材料相比，单位质量的全球变暖潜值（GWP）较高。然而，生命周期评估（LCA）表明，在建筑物的整个生命周期内，热损失和运行能耗的大幅降低可在相对较短的时间内抵消该材料最初的“碳排放”。
复合毡的回收利用仍然是一个重大挑战，包括将气凝胶与纤维载体分离。然而，纯二氧化硅气凝胶无毒且化学性质稳定，在其生命周期结束时可减少对环境的影响。
1.8 模块化建筑的应用
由于二氧化硅气凝胶及其复合材料具有极低的导热系数，因此可以显著优化模块化建筑的可用空间，纤维增强和气凝胶增强材料的导热系数约为 0.018–0.026 W/(m·K) 。这种隔热性能使得在更薄的层厚下即可达到与传统材料相当的热性能，与标准矿物保温材料相比，墙体厚度可减少 50–70%。
在实际的模块化建筑中，外部尺寸受到运输和预制要求的限制，更薄的隔热层可以直接转化为模块内可用的地板面积增加，同时保持较高的隔热性能和居住者的舒适度。
真空绝热板（VIP）
真空绝热板 (VIP) 是一种基于热力学原理的技术，它能够在最小的厚度下实现目前所能达到的最高隔热性能。
2.1 材料特性
VIP（真空绝热板）由芯材、阻隔层和吸气剂/干燥剂系统组成。芯材通常由气相二氧化硅构成，在抽空空气后可承受外部大气压（约1 bar），并且由于其纳米结构孔隙网络（约300 nm），在1-10 mbar的真空条件下仍能保持极低的导热系数。而玻璃纤维芯材则需要更低的真空度，这会增加发生微坍塌或泄漏时绝缘性能下降的风险。
VIP阻隔层是一种多层复合材料，通常由PET、铝（或金属化PET）和PE组成，旨在保持真空并限制气体和水蒸气扩散到面板中。面板内部的吸气剂/干燥剂吸收渗透到阻隔层中的微量气体和水分，从而显著延长面板的使用寿命。
图源：赛特新材
2.2 热性能
具有二氧化硅芯材的真空绝热板（VIP）最初表现出极低的导热系数，在面板中心约为 0.004–0.005 W/(m·K)，使其隔热性能比矿物棉等传统材料高出数倍。这种超低导热系数源于真空和微/纳米多孔芯材结构的结合，从而最大限度地减少了对流和气相传热。
随着时间的推移，由于大气气体和水分逐渐渗透到阻隔层中，面板会发生老化，导致内部压力升高，隔热性能下降。加速试验表明，大约25年后，导热系数可能上升至0.007–0.009 W/(m·K)，而面板完全失效时，导热系数可能降至0.020 W/(m·K)左右。尽管如此，真空绝热板（VIP）仍然比大多数传统隔热材料更有效。
2.3 声学特性
由于表面质量低且层压屏障刚度高，单个VIP隔音材料的隔声性能有限。因此，VIP隔音材料在衰减空气传播噪声方面效果较差，尤其是在共振频率范围内，当作为独立隔音层使用时，无法满足住宅或公共建筑的声学要求。
通过混合结构可以提高声学性能，即将真空吸声层（VIP）与质量更高或阻尼性能更好的层（例如石膏纤维板、薄层混凝土或高密度聚合物层）相结合。对包含真空吸声层的多层隔墙的研究表明，与不含真空吸声层的类似隔墙相比，合理的墙体系统设计可以将隔声系数（Rw）提高几个分贝，同时保持非常高的隔热性能。
2.4 水分管理（吸湿性）
VIP面板面临的一项关键运行挑战是老化，这会导致内部压力逐渐升高，原因是大气气体和水蒸气通过保护层扩散。面板的热导率与内部压力直接相关，且呈非线性增长，尤其是在“软真空”范围之外。VIP面板的使用寿命通常定义为热导率达到约0.008 W/(m·K)之前的时间，这被认为是超绝缘阶段的结束。
VIP隔热层的耐久性很大程度上取决于阻隔层的质量和安装条件。研究表明，生产或安装过程中涂层的机械损伤会显著增加气体和水分的渗透性，从而加速隔热性能的下降。目前已开发出多种现代预测方法，包括面板性能参数监测和建模，用于估算老化速率并预测隔热效率随时间的损失。
2.5 耐火性
由于其多层结构，真空绝热板（VIP）表现出异质性火灾行为。板芯通常由热解二氧化硅制成，不可燃，被评为欧洲防火等级A1级。然而，由聚合物层压板和铝层组成的保护层是易燃的，因此真空绝热板的防火性能通常被评为欧洲防火等级E级。
在特定的系统应用中，可以达到更高的防火安全等级。研究和技术认证表明，在具有厚重覆盖层（例如混凝土）的屋顶组件或具有不可燃外覆层的幕墙系统中，只要整个多层系统作为一个整体而不是单独的面板获得认证，VIP 即可满足 Broof(t4) 或 B-s1, d0 要求。
2.6 热桥效应和边缘效应

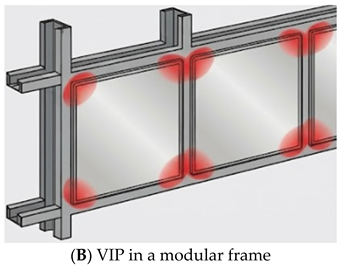

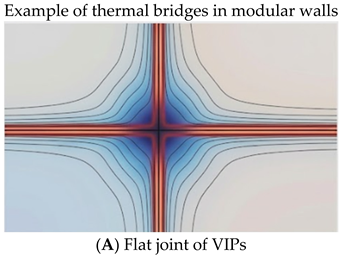

VIP隔断的一个显著局限性是多层复合隔断（通常包含铝层）产生的边缘效应。由于铝层具有高导热性，会形成周边热桥，导致隔断板的有效导热系数高于芯材的标称值。这种效应会降低隔断的实际隔热性能，尤其是在边长比高的结构中。
面板尺寸越小，金属阻隔层越厚、导热性越好，边缘效应就越明显。实际上，通常会考虑等效导热系数（λ_eq），它同时考虑了边缘效应，并作为实际建筑隔墙（尤其是具有大量线性连接的预制和模块化系统）中VIP选择的基础。
2.7 环境方面
环境分析表明，VIP的生产占该材料总碳足迹的大部分，这主要是由于气相二氧化硅、多层阻隔层压板和真空生产等过程的能源密集型制造工艺所致。按体积计算，VIP的隐含碳排放量高于EPS或矿物棉等传统保温材料。
然而，从建筑生命周期的角度来看，VIP 的高热效率和显著降低墙体厚度的潜力可以降低运行能耗，部分抵消其较高的初始排放量。关键挑战仍然是报废管理，因为面板的结构——二氧化硅芯材与多层复合材料相结合——使得材料回收和再利用变得复杂。
2.8 模块化建筑的应用
VIP 特别适用于预制应用，因为精确的工厂控制安装可最大限度地降低屏障意外损坏的风险。由于其导热系数非常低（λ ≈ 0.004–0.007 W/m·K），与传统保温材料相比，它们能够以更薄的墙体实现低于 0.15 W/m² ·K 的 U 值，这对于建筑空间有限的模块化系统至关重要。
VIP技术对设计提出了严格的要求。面板不能在现场进行切割、钻孔或穿孔，因为这会导致真空泄漏并迅速降低隔热性能。这就要求模块设计中必须进行精确的尺寸协调，并采用保护层（例如XPS板、橡胶垫片、石膏板）来保护面板在运输和组装过程中的安全。关于防火安全，虽然二氧化硅芯材不可燃（欧洲A1级），但含有聚合物层的阻隔层压板是易燃的，因此整个面板通常被归类为较低的防火等级，并且需要在隔墙内部使用不可燃材料进行保护。
Comparative Analysis of Modern Light-Frame Enclosures in Energy-Efficient Modular Construction
Sustainability 2026 , 18 (11), 5293; https://doi.org/10.3390/su18115293
来源：
https://www.mdpi.com/2071-1050/18/11/5293
