在强劲的市场需求与政策驱动下，二氧化硅纳米板正快速崛起。据QYResearch等机构统计，全球二氧化硅纳米多孔保温材料市场2025年销售额已达17亿美元，预计2032年将增长至44.64亿美元，年复合增长率高达15.0%。理想汽车、特斯拉、赣锋锂业等头部企业已率先研发并应用这一材料。
那么，二氧化硅纳米板究竟凭什么脱颖而出？其核心奥秘，藏在肉眼看不见的孔隙结构之中。
二氧化硅纳米板内部的孔隙结构（属于微孔还是介孔），根本上取决于其核心原料“气相二氧化硅”的本征特性，并由最终的“压制成型”工艺进行调控和定型。这两者共同决定了材料的最终性能。
一、什么是二氧化硅纳米板？

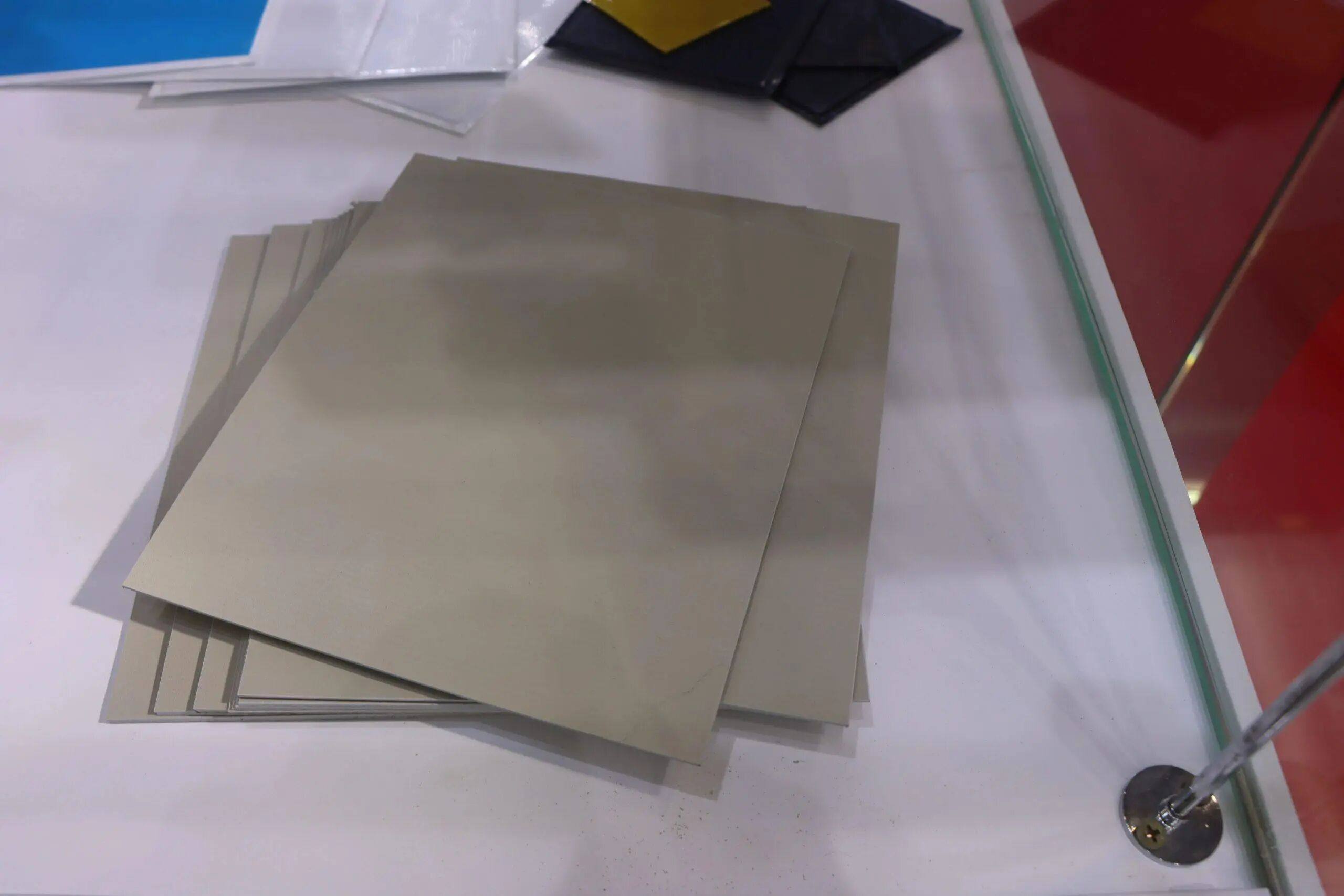

二氧化硅纳米板是一种以纳米级气相二氧化硅为主要原料（含量约60%-80%），添加增强纤维、红外遮光剂等辅助材料，经混料、压制成型等特殊工艺制成的高性能微孔隔热材料。
在耐温性能上，纳米板极限耐温可达1200℃，长期使用温度约1000℃，高温下重量损失和线收缩率小。在800℃关键温区，其导热系数可低于0.035 W/(m·K)。
二、原料：孔隙的“基因”
二氧化硅纳米板的孔隙结构，首先由其核心原料——气相二氧化硅（Fumed Silica） 决定。这种原料的特性是孔隙形成的“基因”：
-
本征纳米颗粒：气相二氧化硅是原生粒径仅7-40纳米的超微细纳米材料。这些极小的颗粒是构建纳米级孔隙的基础。
-
高比表面积与高孔隙率：其比表面积可高达400 m²/g，这意味着单个颗粒内部和颗粒之间本身就存在大量纳米级孔隙。由它制成的材料孔隙率可高达80%-99.8%。
-

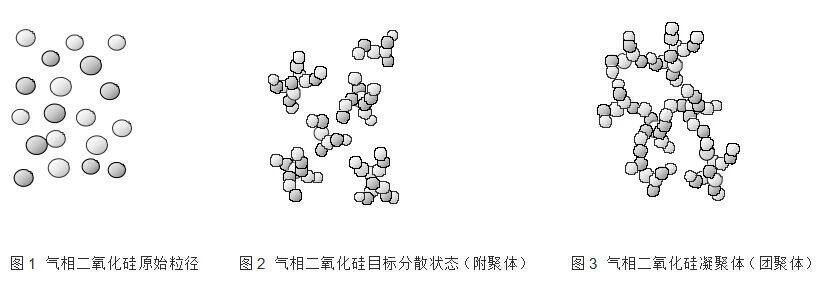

独特的链状聚集体结构：气相二氧化硅的颗粒并非独立存在，而是形成链状聚集体。这些聚集体在后续压制时相互堆叠，颗粒间的间隙就自然形成了复杂的纳米孔网络。
原料的配方也会进行优化，通常会加入：
-
增强纤维：用于提高板材的机械强度。一般采用微米级增强纤维（主流应用，如再生纤维素纤维、硅酸铝陶瓷纤维、高硅氧纤维、多晶氧化铝纤维），以及纳米级增强纤维（纳米级碳纤、二氧化硅纳米纤维、无机纳米线等）。
-
红外遮光剂：如碳化硅、炭黑等，用于削弱高温下的热辐射传热。
三、工艺：孔隙的“雕塑家”

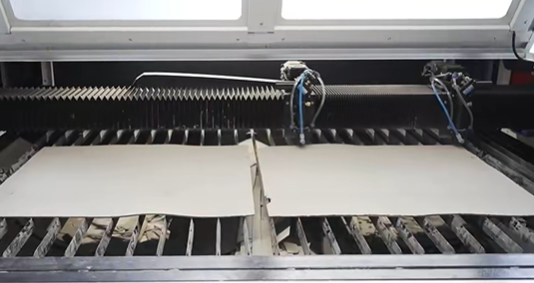

如果说原料决定了孔隙的“基因”，那么压制成型工艺就是将这些“基因”表达出来的“雕塑家”。二氧化硅纳米板的制备流程主要包括以下环节：混料配比 → 纳米高压成型 → （激光）高精度裁切 → 多元化封装工艺 → 精密贴胶。
其中，压制压力是调控孔隙结构最核心的参数：

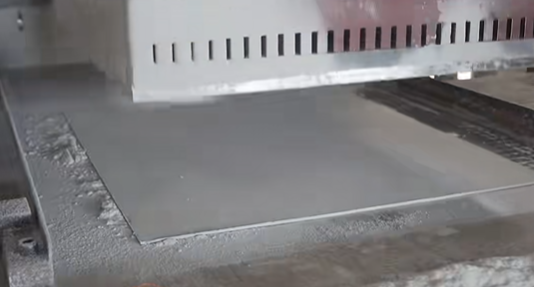

将混合好的原料填入模具，在特定压力下压制成具有一定形状和强度的板状胚体。
-
压力较低时 (如 0.3-2 MPa)：颗粒堆积较松散，形成的孔隙较大，可能更偏向介孔范围。
-
压力较高时 (如 4-6 MPa)：颗粒被压得更紧密，孔隙被压缩，孔径减小，可能形成更多的微孔。
通过控制成型密度，可以在成品板内形成所需的大量纳米级孔隙。
辅助工艺：干燥固化
压制后的胚体还需进行干燥固化（如在120-140℃下干燥数小时），以去除水分、巩固结构，使最终的孔隙结构稳定下来。
图源:赢胜
四、总结：从“基因”到“雕塑”
综上所述，二氧化硅纳米板的孔隙结构是一个从“基因”到“雕塑”的过程：
-
原料决定孔径范围：气相二氧化硅的本征特性，决定了其制成的板材孔隙尺寸大概率落在1-100纳米的区间内，这个范围同时覆盖了微孔（<2nm）和介孔（2-50nm）的定义。
-
工艺进行精细调控：最终孔隙是偏向微孔还是介孔，则由压制压力等工艺参数最终决定。压力越大，孔隙被压缩得越小，材料整体就更偏向微孔材料。
-
目标导向的性能优化：通过调整原料配方和压制工艺，制造商可以精确调控孔径分布，以获得超低导热系数与高机械强度兼备的理想性能。
部分参考资料：
《二氧化硅基多孔块材的制备及其热稳定性》北京航空航天大学材料科学与工程学院空天材料与服役教育部重点实验室;复旦大学物理系 | 张丽杰 谷景华 姚红英 张跃
《SiO2纳米孔绝热材料的基础研究及其制备和应用》东北大学.TB383(工程材料学)韩露
