电池包电芯隔热材料的设计：气凝胶与纳米板的创新应用

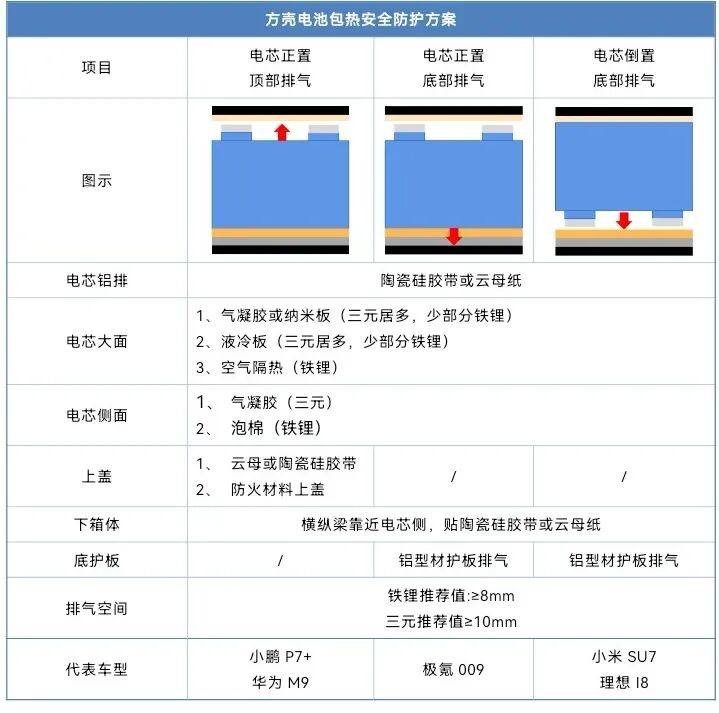

从主流方案来看，方壳电池包的布置结构正从传统的单一模式向多元化演变，主要分为三大类：电芯正置顶部排气、电芯正置底部排气以及电芯倒置底部排气。这三大结构分别对应着小鹏P7+、华为问界M9（正置顶部排气）；极氪009（正置底部排气）；以及小米SU7、理想i8（倒置底部排气）等市场热门车型。

排气方向的设计不仅仅是为了泄压，更直接决定了电芯大面（即电芯最大的两个侧面）以及电芯上盖与底部的隔热防护策略。

在“正置顶部排气”方案中，防爆阀位于电芯顶部，电芯热失控时火焰和高温气体向上方喷出，因此顶部上盖需要配置云母或陶瓷硅胶带，甚至采用全防火材料上盖；

而在“底部排气”方案（无论是正置还是倒置）中，防爆阀位于底部，热量向下喷发，底护板必须采用铝型材护板并预留排气通道。

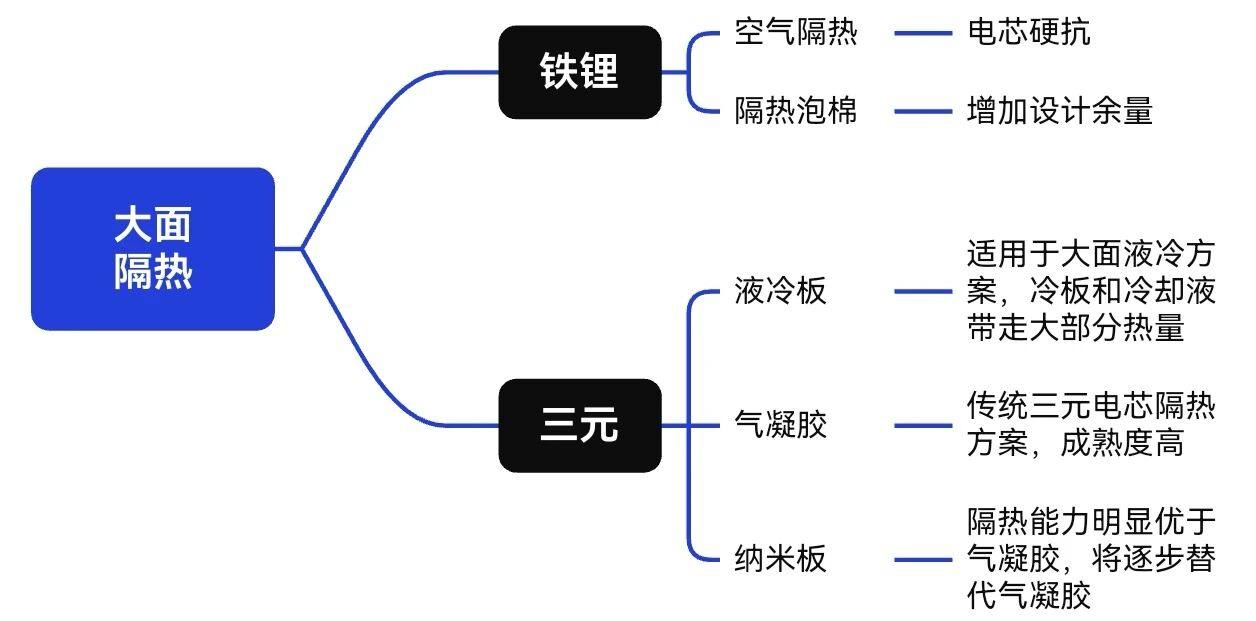

这种结构的差异化，使得电芯大面的隔热压力在不同构型中趋于一致——无论热量向哪个方向排，电芯大面始终是热扩散的最主要通道，也是气凝胶与纳米板发挥绝对主力的战场。

2.1 气凝胶隔热的物理极限与工程优势

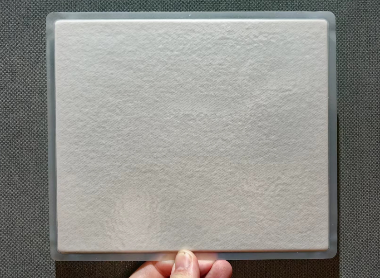

气凝胶被业内称为“世界上最轻的固体”，其纳米级多孔结构赋予了它极低的导热系数（常温下低至0.013~0.020 W/(m·K)），比传统隔热材料（如玻璃纤维、发泡硅胶）低了数倍。在厚度和重量均受限的电池包内，气凝胶能够以极薄的厚度（通常为1~3mm）实现超过1000℃的高温阻隔。

这对于三元锂电池极其关键，因为三元材料热失控时的能量释放剧烈，火焰温度高，且伴随大量气体。在电芯大面布置气凝胶隔热垫，能够在单一电芯热失控后的前5分钟内，有效阻隔热量向相邻电芯传导，为整车热管理系统的介入、报警及驾乘人员逃生争取宝贵的黄金时间。

2.2 纳米板：高强度复合材料的优选补充

相比于气凝胶的柔性特征，纳米板（通常指微孔绝热板或陶瓷纳米板）在结构强度上更具优势。它通过纳米级二氧化硅粉末压制烧结或与无机纤维复合而成，其导热系数同样接近甚至超越气凝胶。在“电芯大面”的应用场景中，纳米板能够耐受电芯膨胀产生的挤压力，不易发生严重形变或破碎。

特别是对于某些极薄型模组设计，纳米板的刚性支撑能有效防止电芯在大面方向上移位，从而确保长期使用后热管理间隙的稳定。在正置底部排气和倒置底部排气的方案中，如果大面受底部高温气流冲击，纳米板的抗气流冲刷能力要优于柔性气凝胶，这是它在实际工程中与气凝胶形成互补的重要原因。

热失控防护不是孤立的材料堆砌，而是一套梯次化的协同作战体系。在“电芯铝排”区域，由于铝排与电芯极柱直接连接，电阻发热和热传导隐患极大，因此业界普遍采用陶瓷硅胶带或云母纸进行包覆。陶瓷硅胶带不仅具备优异的绝缘性，还能在高温下转化为致密的陶瓷化骨架，这恰恰是气凝胶和纳米板无法覆盖的狭窄缠绕区域的最佳选择。

在“电芯侧面”（即电芯较窄的端面），三元锂电池要求贴上气凝胶，而磷酸铁锂则采用泡棉。这里的逻辑在于：三元电芯侧向若发生热失控，往往伴随着电芯壳体的鼓胀和破裂，轻质的泡棉会被高温熔穿，而气凝胶的耐高温特性则能在此处筑起最后的防线，防止热量窜至电芯与箱体梁之间的缝隙，引发热扩散的“多米诺骨牌效应”。

同时，下箱体的横纵梁靠近电芯侧面处，设计标准强制要求贴敷陶瓷硅胶带或云母纸。这一设计的巧妙之处在于利用了金属横纵梁的高强度，让隔热材料贴合在梁上，一旦电芯起火，火焰首先会点燃贴合在梁上的云母纸或陶瓷带，使其迅速膨胀碳化，形成一层“自牺牲”的隔热层，从而保护箱体主梁不发生结构失效。对于上盖，正置顶部排气的方案中，气凝胶和纳米板与云母带、防火材料盖板形成了“上端三重保险”，有效遏制了火焰冲破上盖侵入乘员舱的风险。

材料本身再优秀，若缺乏合理的热力学空间设计，也难以发挥100%的作用。设计规范中明确给出了排气空间的关键参数：铁锂电池推荐值≥8mm，三元锂电池推荐值≥10mm。这个数值绝非凭空设定，它直接关联到气凝胶和纳米板的耐受极限。当电芯热失控时，喷发的高温高压气流如果无法迅速排散，会积聚在电芯与气凝胶/纳米板之间的狭小缝隙内，形成极高的气压和热辐射，可能直接“烧穿”薄型气凝胶隔垫。

因此，底部排气和倒置排气设计引入了铝型材护板排气结构。铝型材护板内部设计有独立的排气导向槽，与电芯底部的防爆阀精准对应，形成了一条强制性的热气流泄压通道。这种设计将热排气的瞬间高压能量从护板底部的镂空槽释放出去，完美规避了高温高压气流在封闭空间内对气凝胶和纳米板进行正面冲击。对于采用气凝胶包覆的电芯，结合10mm及以上的排气间隙，能够使气凝胶的隔热时间从原本的3-5分钟提升至8分钟以上，充分满足国标GB 38031中关于“热扩散不蔓延”的严苛要求。
