一、纳米隔热板的材料构成与隔热原理
纳米隔热板由轻质无机纳米二氧化硅和陶瓷纤维为原料，结合高反射率铝箔底层，通过连续涂布、复合压制和烘烤工艺制成。其隔热原理基于分子热运动理论——通过在温度梯度方向上设置一系列小于气体分子平均自由程的密闭接近真空状态的孔隙屏障，有效阻止气体分子的热运动，从而实现隔热效果。
这种独特的微孔结构使得纳米隔热板具有极低的导热系数，同时保持了轻质薄型的特点，在需要高效隔热的有限空间内具有显著优势。
二、制造工艺
纳米隔热板的制造过程涵盖从原料到成品的完整产业链，通常包括以下关键步骤：
1. 材料选择与准备
首先选择合适的原材料，通常使用的材料包括氧化铝、气硅等，这些材料具备良好的隔热性能和耐高温特性。选定材料后，需要对其进行精细加工和准备工作。

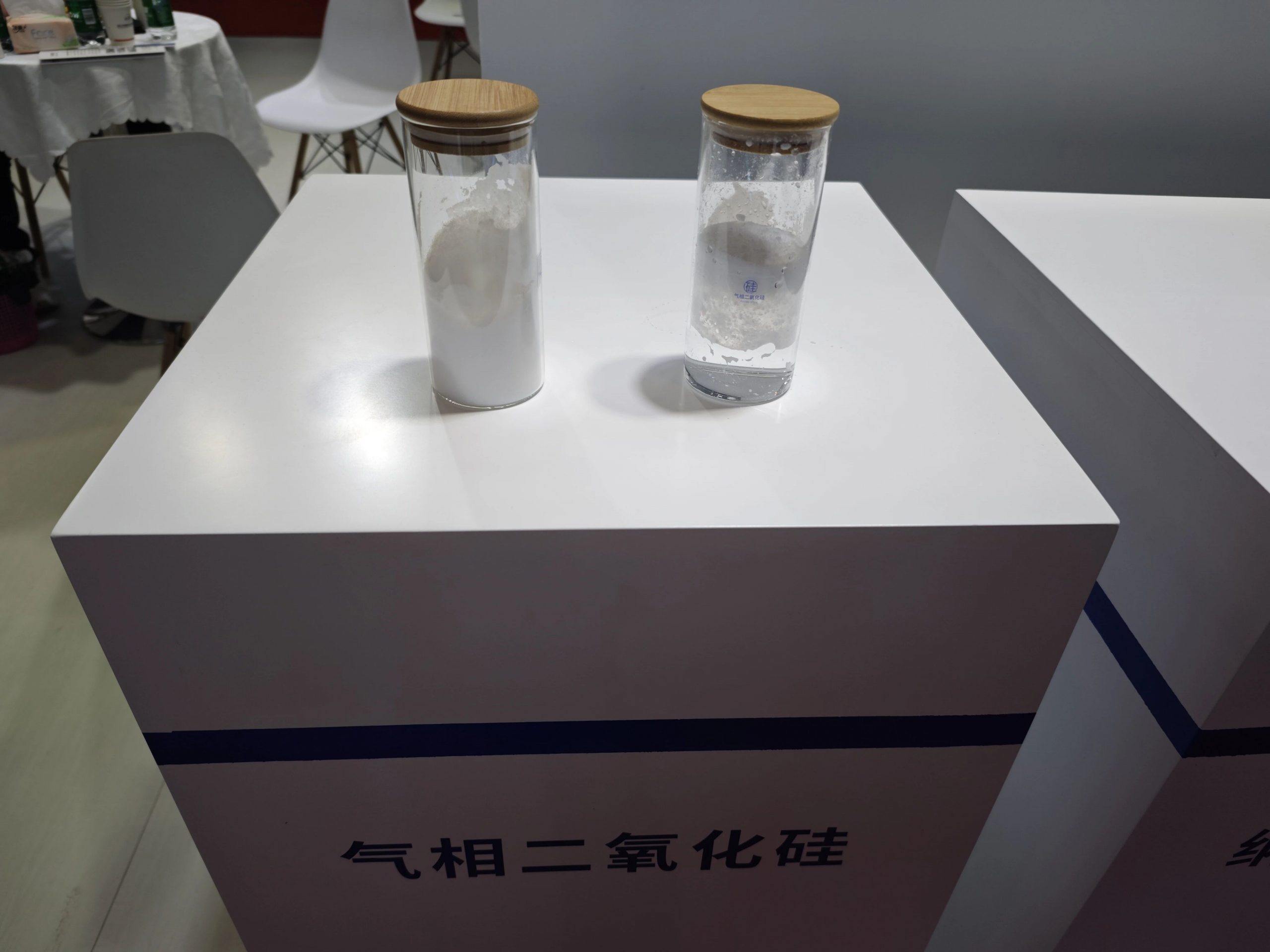

湖北汇富纳米气硅
2. 制备纳米材料
纳米材料是产品的核心技术所在。通过化学合成或机械处理等方法制备纳米颗粒，这些颗粒具有极小的尺寸和特殊的热传导特性，能够有效减少热量传导。

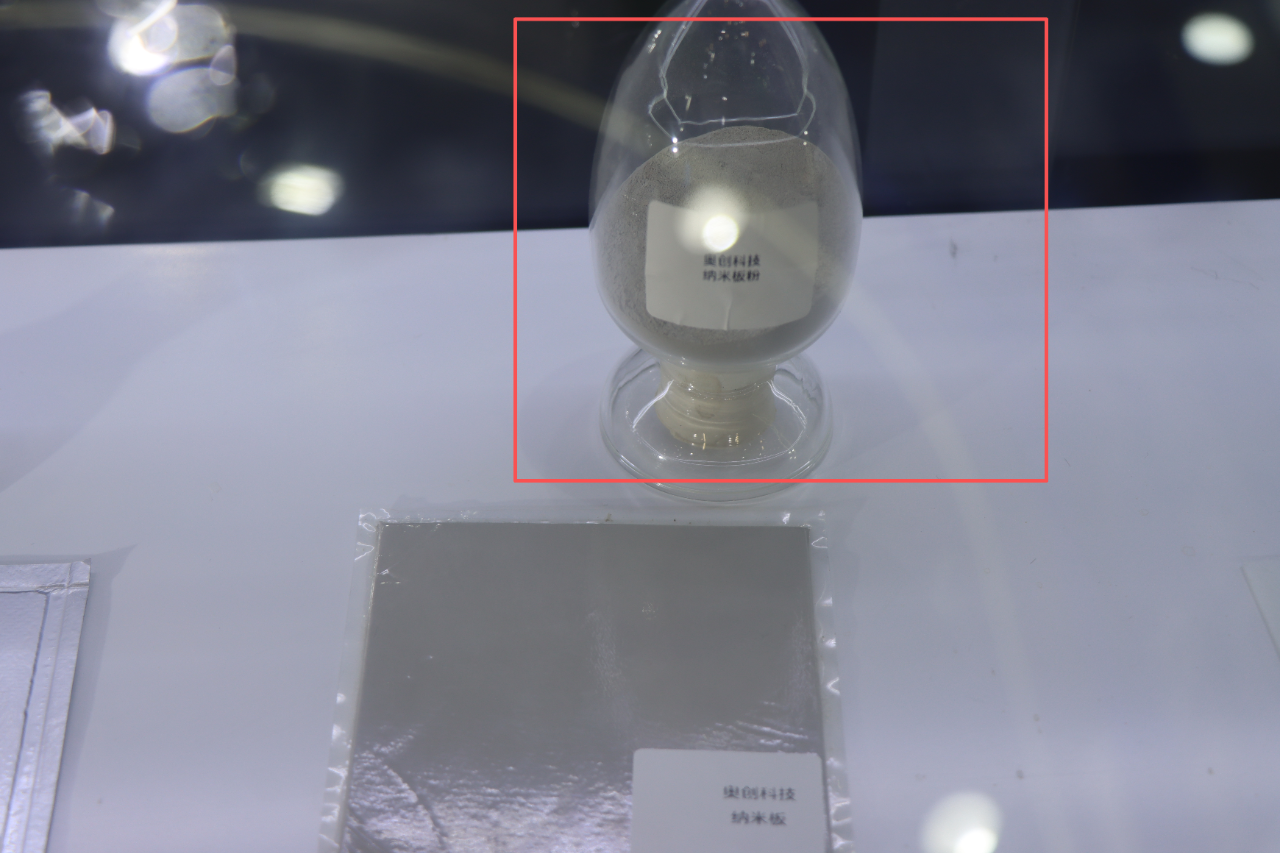

奥创科技纳米板粉体
3. 混合与制备基底材料
将制备好的纳米材料与基底材料进行混合，确保纳米颗粒均匀分布在基底材料中。这一步需要精确的配比和混合工艺，以保证产品性能的稳定性。
4. 模具成型
将混合好的材料放入模具中进行成型。模具可根据所需形状和尺寸进行设计，可以是板状、片状或其他形态。成型过程需严格控制温度和压力，确保产品质量稳定。

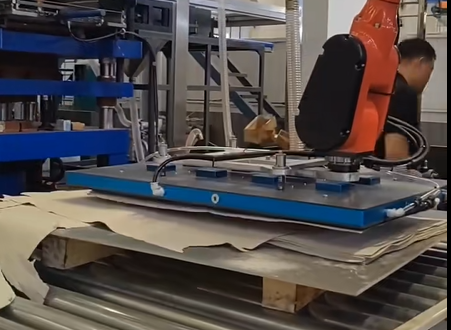

久压久公司纳米板压机设备
5. 烧结与处理
成型后的产品需进行烧结或其他特殊处理工艺，以提高材料的密实度和热传导性能。烧结过程中的温度和时间控制至关重要，直接影响产品的最终性能表现。
6. 表面处理与涂层
为增强耐磨性、耐腐蚀性等特性，通常会对产品进行表面处理或涂层。这些处理可提升产品的使用寿命和性能稳定性。
福朗节能纳米板表面涂层
7. 检测与质量控制
制造完成后，产品需经过严格的检测和质量控制。通过各种测试方法检验其隔热性能、机械性能等指标，确保产品符合设计要求。
三、典型问题与解决方案
（一）隔热性能下降（表面温度异常升高）
主要原因：
-
材料吸湿受潮：纳米孔隙吸附水汽后导热系数可上升50%以上；
-
长期暴露于高湿或冷凝环境（如未加防潮层）；
-
使用温度超过材料上限（如普通型＞650℃）。
解决方法：
-
选用带复合铝箔或玻璃纤维覆面的防潮型产品；
-
在潮湿环境中，外层加装防水透气膜或密封胶；
-
核对工况温度，高温段（＞800℃）应选陶瓷纤维增强型。
上海佑热纳米板产品
（二）板材粉化、掉渣或开裂
主要原因：
-
搬运或安装时弯折、撞击；
-
直接接触明火或局部过热；
-
反复热循环导致结构疲劳。
应对措施：
-
安装时使用专用切割工具（如陶瓷刀），避免锤击或强行塞入；
-
高温区预留热膨胀间隙（1–2mm），防止挤压开裂；
-
易磨损部位加装不锈钢护板或玻纤布包裹。
（三）接缝处热桥明显（红外热像显示高温线）
主要原因：
-
拼接不紧密或留有缝隙；
-
未使用配套密封膏或隔热填条。
优化方案：
-
板材采用“错缝搭接”方式，避免通缝；
-
接缝处涂抹纳米隔热密封膏，或嵌入同材质柔性条；
-
曲面部位使用可弯曲型或定制异形板。
四、结语
资料来源：上海佑热
http://www.unithermal.cn/News-627474.html
