锂电池相变热管理的三条技术路线：复合定型、微胶囊化与液冷耦合

近年来，新能源汽车、储能系统及消费电子等领域的高速发展，推动锂电池需求激增。然而，锂电池的安全隐患也随之凸显——过充、短路、高温等因素易引发热失控，导致起火、爆炸等事故，严重威胁用户生命财产安全。

• 高储能密度

• 精准温控响应

• 物理状态可逆变化

二、相变材料如何为锂电池安全赋能？

2.1 实时温控

当电池温度升至相变阈值时，PCM通过吸收潜热抑制温升，避免热失控；温度回落时释放热量，维持电池工作稳定性。

2.2 热量均布

PCM的相变过程可促使电池内部热量均匀扩散，防止局部过热。

2.3 热扩散缓冲

在电芯间形成热阻层，延缓热蔓延速度，为安全防护争取关键时间。

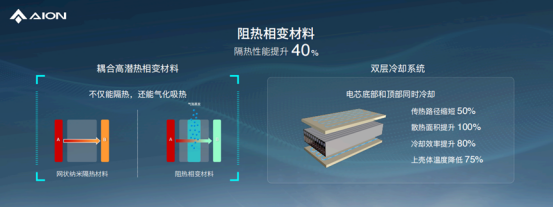

弹匣电池2.0的阻热相变材料

三、技术落地：从实验室到产业化

锂电池热失控的根源在于热量积聚，而相变材料的核心价值在于“在温升失控之前把热量截住”。但纯相变材料导热差、易泄漏、熔后失效，单靠它无法支撑产业化落地。

3.1 复合定型相变材料

纯石蜡基相变材料导热系数通常仅0.2~0.3 W/(m·K)，无法将电芯热量快速导入材料内部，导致局部熔融而整体未发挥作用。产业化的第一步是向相变基体中引入高导热填料与支撑骨架。

技术方案：以石蜡为相变基体，膨胀石墨（EG）或氮化硼（BN）为导热增强相，环氧树脂或热塑性弹性体为定型骨架。EG的多孔蠕虫结构既能吸附液态石蜡防止泄漏，又能形成贯穿的导热网络；BN片层则进一步桥接相邻石墨片间的热通路。

中国矿业大学研究人员制备了石蜡/膨胀石墨/氮化硼/环氧树脂复合定型相变材料，当BN添加量为10 wt%时，材料相变焓值为78.5 J/g，相变温度49.1℃，导热系数达到1.23 W/(m·K)，较纯石蜡提升数倍。

3.2 微胶囊化相变涂层

将相变材料嵌入模组需要额外的结构空间与装配工序，对现有产线改动较大。微胶囊化路线提供了一种“即插即用”的替代方案：将相变材料封装在微米级壳层中，直接涂覆于电芯外壳表面。涂层华方案整体应用成本低廉且易于规模化，可有效阻隔热失控链式反应。

Quarrell等人将氧化石墨烯壳层包覆的正十八烷微胶囊（粒径约2 μm）涂覆于LiFePO₄/石墨18650电芯表面，涂层厚度约3 mm，相变焓约100 J/g。在2C快充条件下，涂层使电芯峰值温度降低7℃，而电芯总质量仅增加10%~15%。

这一方案的突出优势在于：不改变电芯之间的堆叠方式，每颗电芯保持独立，涂层同时起到热缓冲与电绝缘的双重作用。

3.3 相变材料-液冷耦合

无论复合定型还是微胶囊化，相变材料的物理上限始终存在：一旦潜热耗尽，材料温度将随电池继续攀升。在高倍率快充或持续高功率放电场景下，单纯依赖相变材料无法撑过完整工况周期。产业界的共识是：相变材料负责“削峰”，液冷负责“填谷”。

技术方案：将相变材料层置于电芯之间或包裹于电芯外围，吸收瞬态热冲击；同时在模组底部或侧壁集成液冷板，在相变材料接近完全熔融前启动液冷，将热量持续带走并为相变材料凝固再生创造条件。

结构上可采用“三明治”式布局：电芯—相变材料层—导热翅片—液冷板，翅片穿透相变层将热量桥接至液冷侧。

中南大学针对280Ah方形磷酸铁锂储能电芯提出的“夹心饼干”式复合冷却结构，在电芯之间设置相变材料层与导热翅片的交替叠层，底部集成液冷板。优化后电芯最高温度降至 45.07℃，最大温差控制在 4.60℃ 以内。

四、未来展望

随着固态电池、高镍正极等新技术的普及，锂电池对热管理的要求将更严苛。未来PCM的发展需聚焦三大方向：

识别二维码，申请加入群聊

活动推荐：

邀请函：第六届气凝胶与纳米隔热材料产业论坛（2027年4月·苏州）

报名方式一：

请加微信并发名片

果儿 18312560351（同微信）

邮箱：ab008@aibang.com

或复制链接到浏览器打开

https://www.aibang360.com/m/100342?ref=172672
